樂譜製作的歷史

此篇文章為轉載

原文:The History of Music Printing

編譯:馮偉鋒

一:中世紀 -手工抄寫

中世紀早期(公元800-1500年),天主教會十分強盛,其控制包括音樂在內的許多事物。這段時期,都會認為音樂有益於使禮拜方式更上一層樓。因此,一種叫illuminated的手稿大量出現。這個時期的樂譜都是以人工手寫。這個時期的樂譜主要寫在牛皮紙或其它獸皮上。

樂譜製作的歷史

樂譜製作的歷史

10-11世紀的紐姆譜

(註)紐姆譜:中世紀教堂音樂的一種樂譜符號

樂譜製作的歷史

彌撒曲手稿

樂譜製作的歷史

兩頁手寫稿

二:木版印刷

15世紀後一種新的印刷技術逐漸發展起來——木版印刷。這種印刷術是把樂譜刻在一塊平整的木板上以作印刷。為了避免出錯,雕刻工必須非常小心地把樂譜以鏡像(反相)的方式刻到木板上。然後把音符、線譜及符號周圍的地方挖空,完成這步後就給木板塗上油墨,再把紙張或牛皮紙覆蓋到木板之上進行印刷,等待油墨幹後就完成了一份樂譜的印刷流程。

樂譜製作的歷史

這塊木版雕刻被稱為Opusculum Musices,它來自1487年的義大利博洛尼亞,是目前所發現的最早的音樂出版物的木版。尺寸是7.5×5.5英寸。

【木版印刷過程】
用木版印刷技術製作一份樂譜基本流程是怎樣的?下面將作出展示:

樂譜製作的歷史

第一步:收到樂譜後,在一張用作中轉的白紙上以鏡像的方式復制一份,然後壓到一塊平整的木板上。

樂譜製作的歷史

第二步:按照樂譜,把空白地方挖空。這一步需要十分小心,稍不留神就會前功盡棄。

樂譜製作的歷史

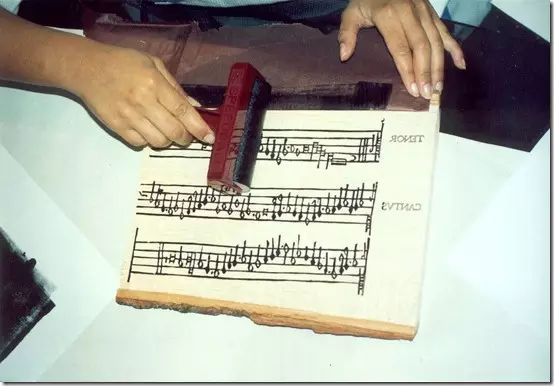

第三步:用天拿水稀釋黑油墨,然後用滾筒把油墨刷到木板上。

樂譜製作的歷史

第四步:用石蠟在紙的一面塗抹。

樂譜製作的歷史

第五步:把紙小心地放到塗有油墨的木板上,有蠟面向上。

蠟的作用就是在接下來的使用勺子在紙背按壓的時候走動得更流暢。把所需地方都壓過後,小心地把紙拿起等待乾燥。接下來印下一張紙……

樂譜製作的歷史

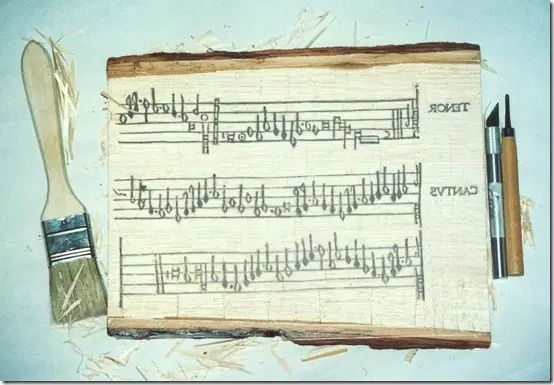

木板上的樂譜是以鏡像形式記錄樂譜的

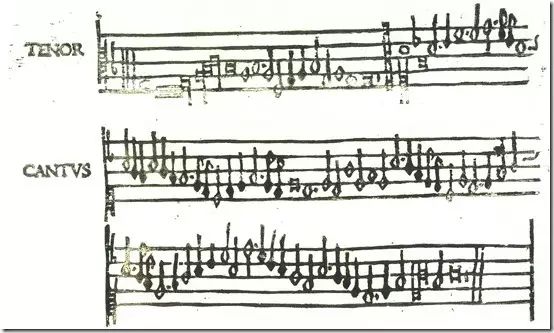

請看下面的完成後的木版及其印刷出的樂譜

樂譜製作的歷史

樂譜製作的歷史

樂譜製作的歷史

1450年,使用木版印刷的工人在作業

樂譜製作的歷史

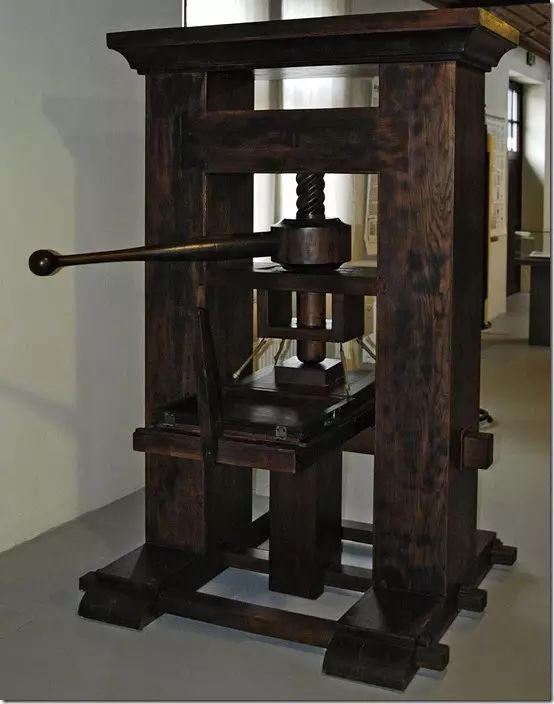

位於波蘭的一台印刷機器,同樣是使用木版印刷術進行印刷

三:活字印刷

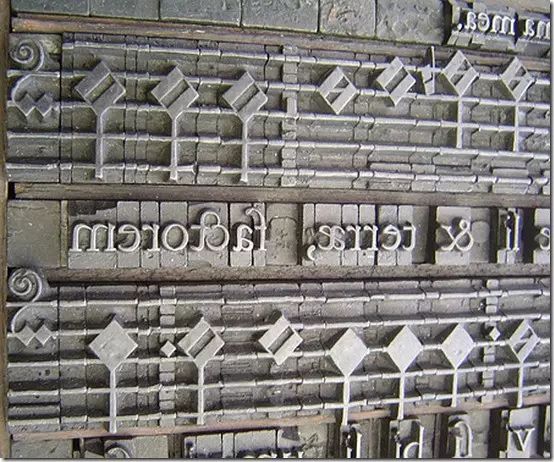

隨著工業的發展,印刷技術進入了活字印刷的時代,樂譜的出版也緊跟時代步伐用上了活字印刷的技術。人們開始使用金屬製作各種樂譜符號的零部件。下面是來自1577年Grande Musicque的一些用於活字印刷的部件

樂譜製作的歷史
樂譜製作的歷史

樂譜製作的歷史
樂譜製作的歷史

樂譜製作的歷史

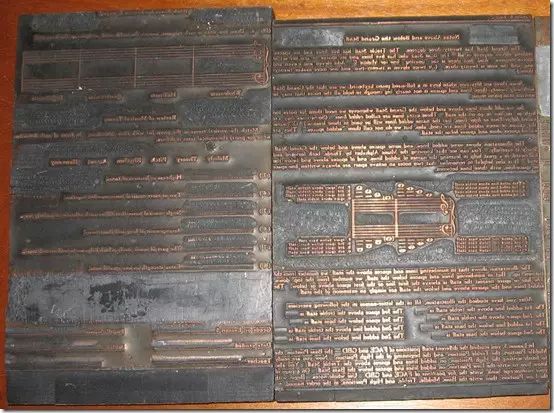

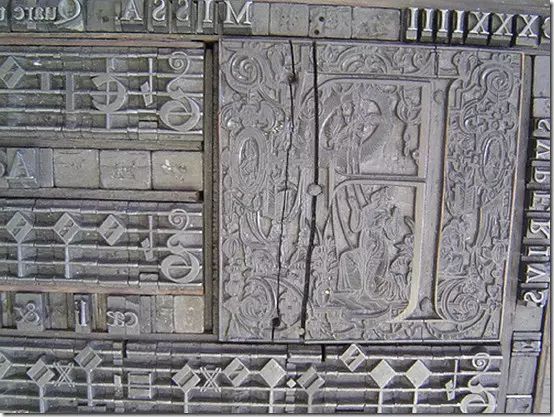

活字印刷術的零部件及印刷板

金屬活字部件的使用使樂譜印刷的效率得到極大的提高。

樂譜製作的歷史

部件

樂譜製作的歷史

拼好版的底板

樂譜製作的歷史

有破損的底板

樂譜製作的歷史

底板與印刷好的樂譜

樂譜製作的歷史

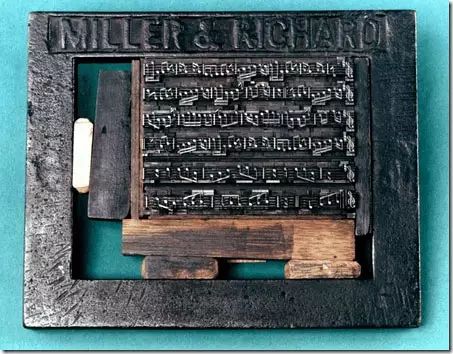

準備好印刷的印版。

由Miller & Richard在19世紀末或20世紀初製作,尺寸是22 mm H x 202 mm L x 165 mm。這張圖片版權歸屬於英格蘭國家博物館。

四、雕刻印刷

因為活字印刷無法為每一份手稿保留一份母板,因此雕刻印刷出現了。雕刻印刷的基本流程就是:

1、先策劃好線譜、留白、排版格式等
2、接著按高音與最低音以及美觀角度安排好樂譜之間的間距。
3、然後在一塊用鋅、銅或錫鉛合金制成的矩形金屬板上使用一個叫做rastral(圖一)的工具刻出線譜.
4、再用鋼尖的筆把樂譜以鏡像形式寫到金屬板上(圖二)。
5、用錘子敲擊特制的鑿把符頭及調號敲進金屬板上。這個時候敲到金屬板上的符頭等等應該是以鏡像形式6、敲進去的,印出來的樂譜就是以正常方向展現。其它符號,如:符杠、符幹、文字、長圓滑線等則是以人手雕刻的方式刻上去。
7、完成前面的工作後,再用錘子在金屬板背面輕輕地敲擊以使金屬板平整。使用工具輔助,在金屬板的背面標記出錯誤,然後用錘子敲出來,重新再刻這一部分的樂譜。全部完成後,使用銼刀、砂紙等打磨工具去除的多餘部分使金屬板表面平滑。
8、上墨後,凹下去的部分將填滿墨水。然後用印刷機把金屬板上的樂譜印到紙上。隨著技術的進步,凹下去的部分不再填充墨水,取而代之的是在金屬板的表面上墨,因此凹下去部分將在紙上留白形成一張負片,並以此製作正片。

今日大部分的樂譜製作都是以樂譜製作軟體來進行排版,但有一些音樂出版公司如G. Henle Verlag 直到2000年依然採用這種手工方式製作樂譜。

樂譜製作的歷史

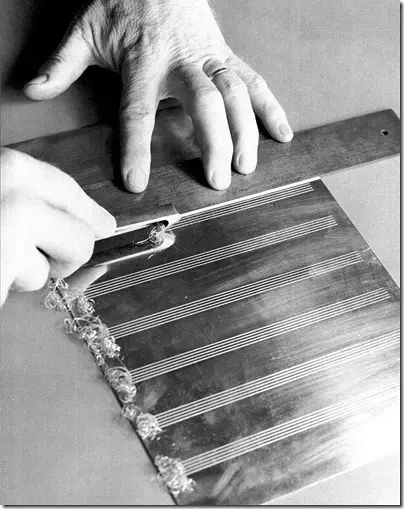

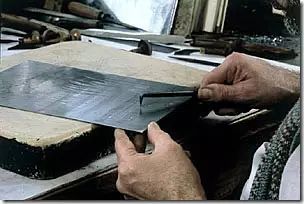

圖一:用rastral把線譜刻到金屬板上

樂譜製作的歷史

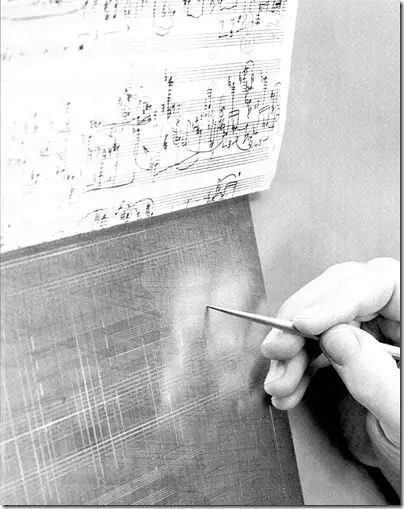

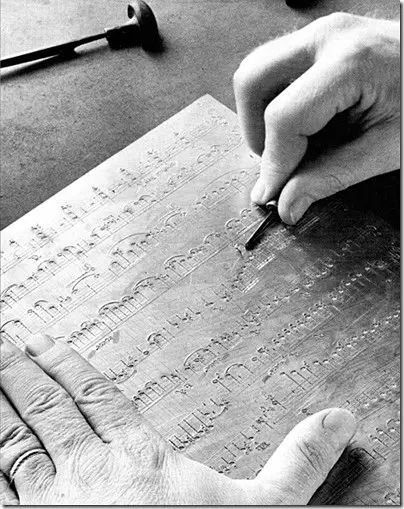

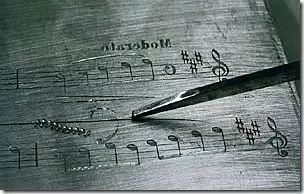

圖二:用帶有鋼尖的筆把樂譜鏡像寫到金屬板上

樂譜製作的歷史

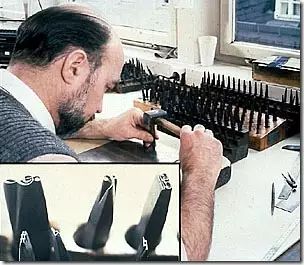

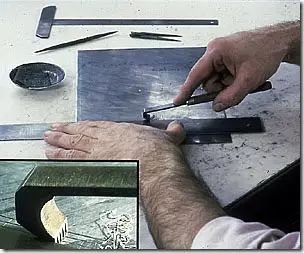

圖三:錘子加特制鑿把符頭刻進金屬板

樂譜製作的歷史

圖四:刻畫長圓滑線的工具

樂譜製作的歷史

圖五:開始時直接通過金屬板把樂譜印出來,但連續的印刷會破壞母板。因此,後來人們只使用母板印

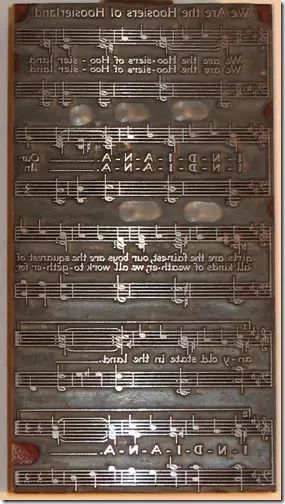

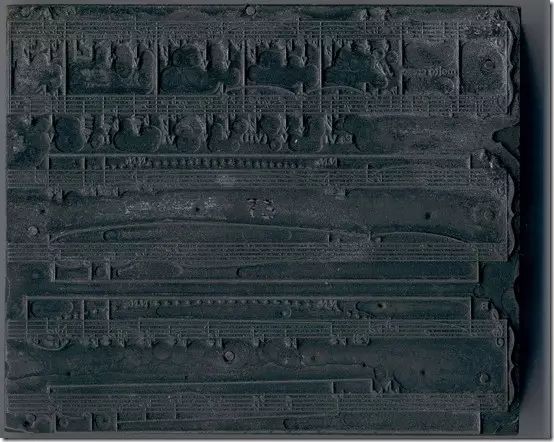

一些已經完成的母板:

樂譜製作的歷史

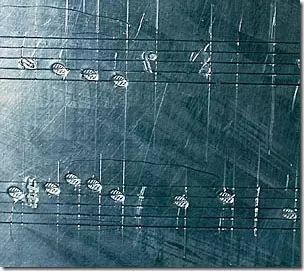

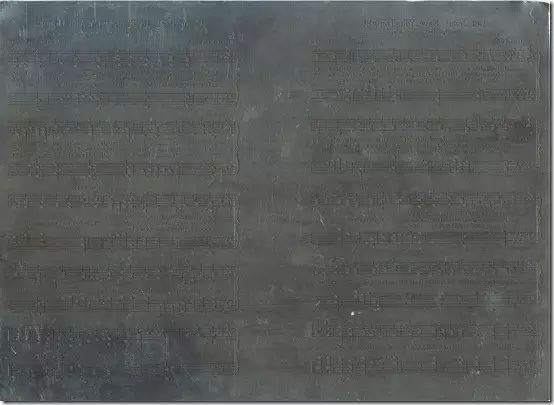

一塊已經完成的母板

樂譜製作的歷史

母板的背面

樂譜製作的歷史

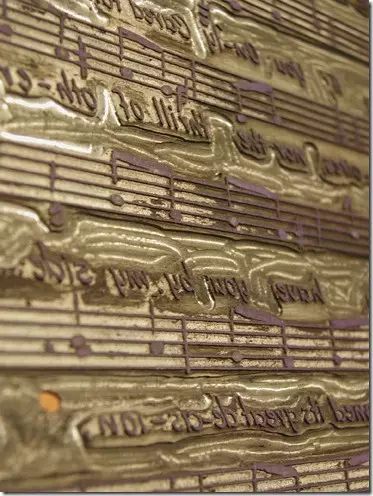

歌曲「Through the Storm」的母板。於1943年完成雕刻。

樂譜製作的歷史

有各種音樂符號的母板

樂譜製作的歷史

讚美詩的母板。1943年完成,刻有」Let Jesus Save You Tonight」 和 「Come Back to the Savior

更詳細的制版過程
————————————————————————————————
來自:Music Distribution Services

樂譜製作的歷史

準備用作雕刻的手稿

樂譜製作的歷史

安排最佳的樂譜間隔

樂譜製作的歷史

刻線譜

樂譜製作的歷史

確定樂譜間隔

樂譜製作的歷史

把音符等刻到鋼板上

樂譜製作的歷史

局部放大

樂譜製作的歷史

刻圓滑線

樂譜製作的歷史

放大來看看

樂譜製作的歷史

打磨

樂譜製作的歷史

完成後

樂譜製作的歷史

在鋼板上作修正

樂譜製作的歷史

從母板上印出來的負片。

樂譜製作的歷史

部分工具

五、平版印刷

平版印刷術由劇作家Alois Senefelder於1796年發明。他由於無法承擔出版自己作品的費用,於是自己嘗試不同的樂譜印刷方式。最終他在石板印刷上試驗成功了。製作過程就是用油基油墨把各類符號、文字、音符畫到一塊平滑的石灰巖上。然後往石頭上倒入酸,寫有油基油墨的部分就會成為浮雕了。後來人們在他的基礎上發展出了其它的平版印刷技術。

樂譜製作的歷史

以下是部分成品的展示:

樂譜製作的歷史
樂譜製作的歷史

樂譜製作的歷史
樂譜製作的歷史

樂譜製作的歷史

樂譜製作的歷史

樂譜製作的歷史

六、模板印刷

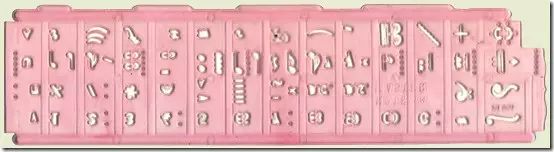

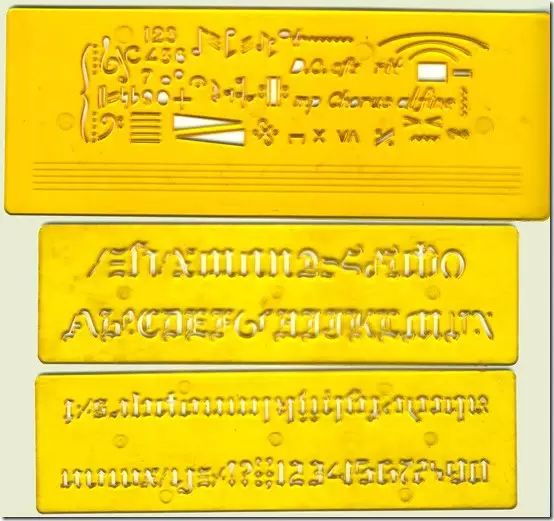

【模板尺】

樂譜製作的歷史

樂譜製作的歷史

1980年The NotemasterTM

樂譜製作的歷史

R-1200 RAPID-COMPOSERR MUSIC

樂譜製作的歷史

1299i MUSIC COMPOSITION

樂譜製作的歷史

The NotemasterTM使用手冊

樂譜製作的歷史

The NotemasterTM包裝盒

樂譜製作的歷史

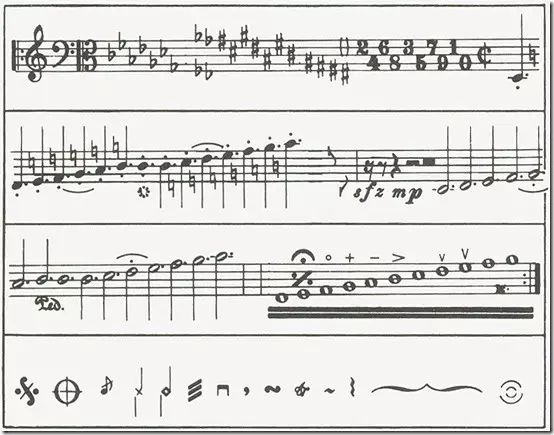

Keuffer & Esser Co.的產品畫出來的樂譜樣例

七、圖章

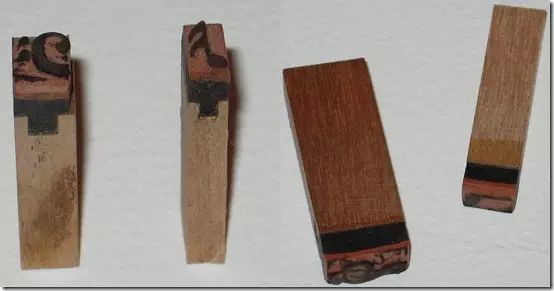

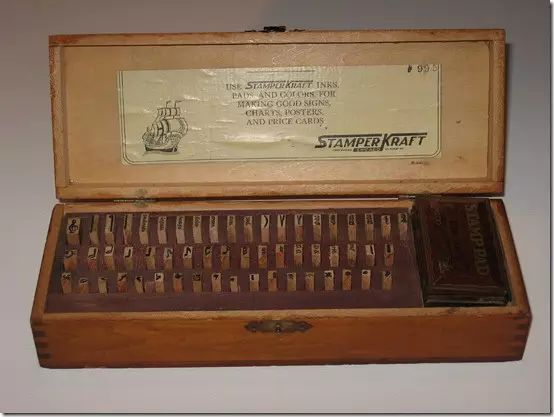

圖章同樣曾應用於樂譜印刷。

樂譜製作的歷史

樂譜製作的歷史

八、轉印

簡單來說,就是把紙張放到預制有各種符號模板上,然後轉印到紙上。是不是和我們小時候玩的把硬幣圖案印到紙上很像?

樂譜製作的歷史

樂譜製作的歷史

九、手寫樂譜的工具

手寫樂譜的歷史非常悠久,但隨著歷史的發展,也出現了各樣越來越方便的工具。讓我們看看這些方便手寫樂譜的工具,然後再在下一章看看各式各樣複雜的打譜機(對應打字機的稱呼)

【筆】

樂譜製作的歷史

畫線的好幫手,可畫各種寬度的線

樂譜製作的歷史

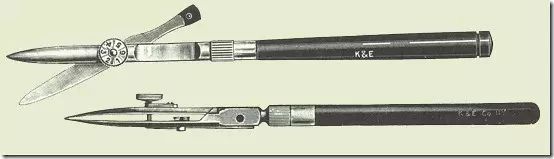

畫線筆

【尺規】

樂譜製作的歷史

樂譜製作的歷史

畫線尺

樂譜製作的歷史

樂譜製作的歷史

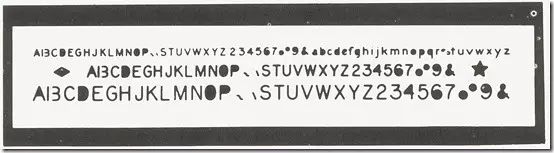

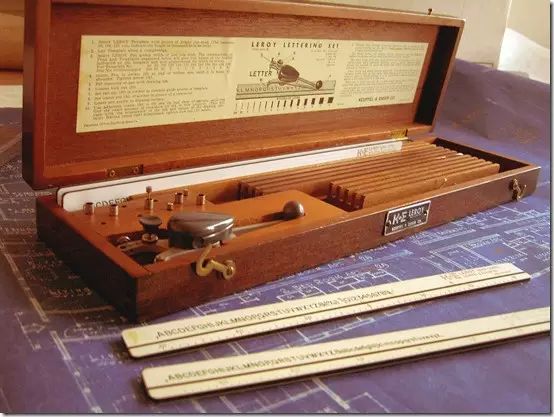

用作寫標準字符的尺

樂譜製作的歷史

套裝

樂譜製作的歷史

圓規,用於均分小節

樂譜製作的歷史

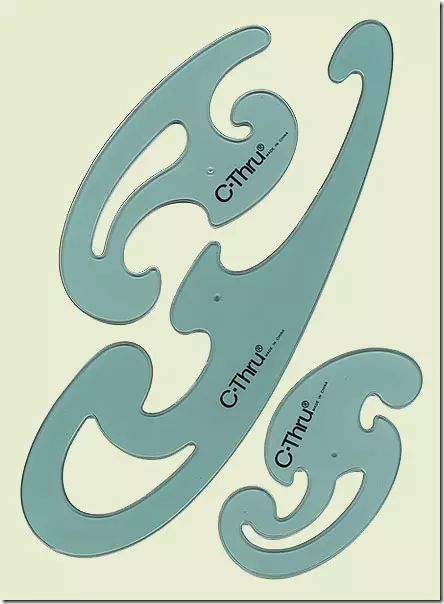

用於畫各種曲線的尺

樂譜製作的歷史

用於畫各種自定義曲線的軟尺

十、打譜機

沃爾頓傳教士J. 沃爾頓大概在1923年或之前發明了沃爾頓打譜機,由The Music Typewriter Co.製造。這間公司位於倫敦的Hatton Wall。這台機器可以畫線譜、音樂符號以及文字,無需專業知識就可以操作。操作者可以看到自己列印出來的樂譜。按下杠桿帶動鼓輪把鼓輪上的音樂符號印到紙上。它可以像傳統打字機那樣快速地列印樂隊或管弦樂隊的樂譜,也可以用作為平板印刷、凸版印刷或蠟板印刷做準備。

樂譜製作的歷史

打譜機

樂譜製作的歷史

類似於沃爾頓打譜機的機器

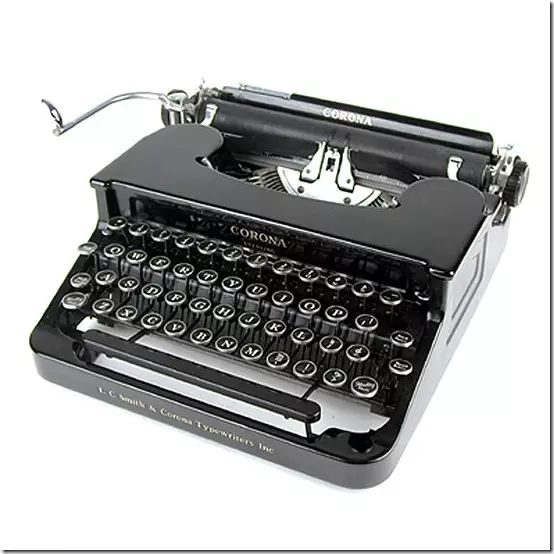

【史密夫 科羅娜】
除了知道是20世紀30年代的型號之外,沒有更多關於這台機器的信息了。

樂譜製作的歷史

樂譜製作的歷史

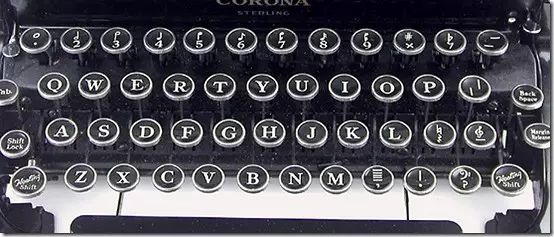

擁有全鍵盤及音樂符號

【Melotyp】
Melotyp打譜機由Carl Winterling在德國法蘭克福發明。它獲得了1937年在巴黎舉行的國際博覽會特等獎。我們推測它僅有10台被生產出來,其中5台在1938年被出口到美國,4台現在被收藏於博物館或其它音樂機構,最後一台被私人收藏。
1939年德國入侵波蘭,第二次世界大戰。因此,大量的產品停止了製造——包括Melotyp。沒有跡象顯示在戰前有更多的Melotyp被生產出來,戰後同樣也沒有恢復生產,所以Melotyp的數量極少。

樂譜製作的歷史

Melotyp打譜機

【奧林匹亞】
一台小型的打譜機誕生了,它就是奧林匹亞打譜機。這台打譜機類似於普通的打字機換成改進了的按鍵,音樂符號替代了字母。這些符號,像四分音符,只需一鍵就可打出;高音譜號,兩鍵打出,一鍵列印下半部再一鍵列印上半部。碳帶用作列印空白線譜,同時,這台打譜機也可以列印譜表。指針指示將要在紙上列印的位置,因此可以通過遊標設定在紙上的任意位置列印。一些打譜機無法列印的符號則是通過手寫的方式補充完成,例如:圓滑線、延音線、符杠(beams)等等。

樂譜製作的歷史

打譜機與鍵盤排列一覽

樂譜製作的歷史

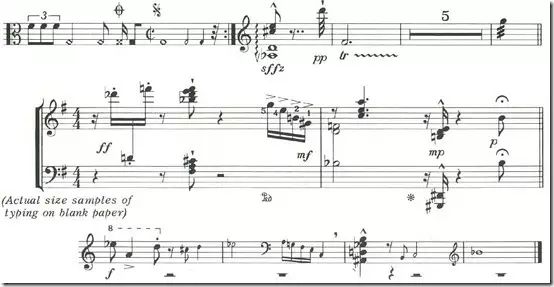

打出來的樂譜樣本

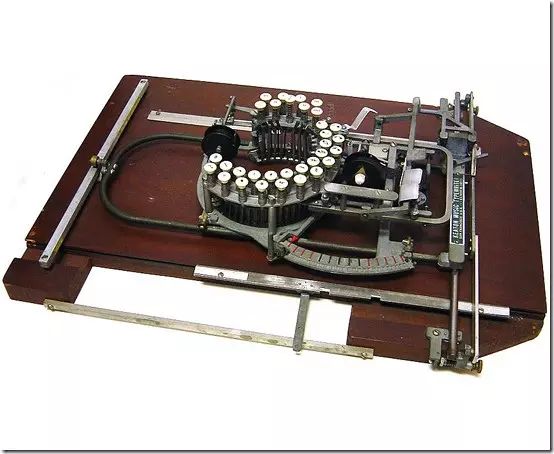

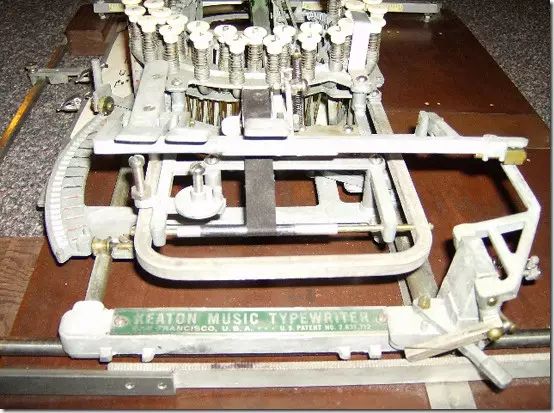

【Keaton】

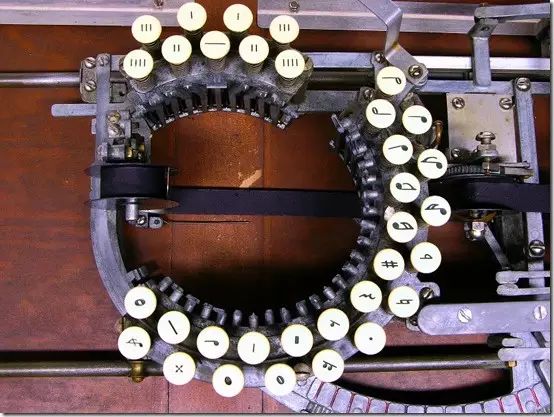

這台打譜機有一個把手移動轉盤,使某個將要列印到紙上的音符按鈕對準碳帶。同時,也可以用這個把手控制大鍵盤轉動或是小鍵盤的轉動。大鍵盤負責列印音符及符號,小鍵盤負責列印各種線。

樂譜製作的歷史

樂譜製作的歷史

樂譜製作的歷史

樂譜製作的歷史

樂譜製作的歷史

樂譜製作的歷史

樂譜製作的歷史

【Musicwriter】

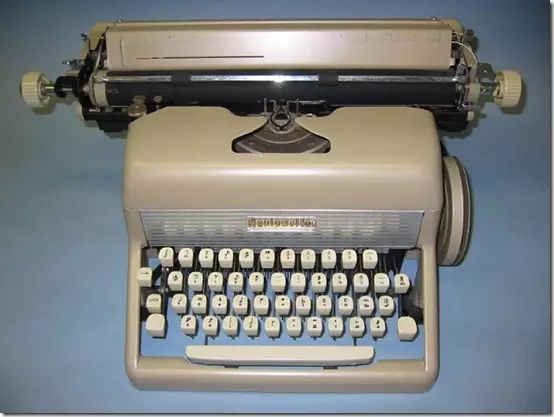

1954年,著名合唱曲作曲家、音樂教授、發明家Cecil Effinger發明了一台打譜機叫作Musicwriter。這台機器最終售向全世界。
Cecil Effinger在法國期間產生了發明打譜機的想法,他說:

1945年10月的一個中午,我在法國巴黎,我在為美國比亞里茨大學採購一些音樂用品。我碰巧在一間商店的窗戶看到一幅畫有儀器的畫,這觸發了我要造一台類似的機器的想法。那天傍晚,Musicwriter的基本想法已經大致確定了。

當Cecil Effinger回到美國後,他把自己的想法付之行動了。1946年他就製造出這台打譜機的原型了,但是還是要繼續完善。1954年他完成了他的發明,1955年他創立了Music Print公司,於1956年到1990年期間製造銷售Musicwriter。在這期間,超過5千台各種型號的Musicwriter被製造出來。

樂譜製作的歷史
樂譜製作的歷史

樂譜製作的歷史
樂譜製作的歷史

樂譜製作的歷史
樂譜製作的歷史

註:再之後的歷史是怎樣的?再之後就是各種打譜軟體的開發和普及了,其中最著名的就是Sibelius、Finale等。除了這兩款著名的商業軟體外,還有各種出版公司訂制的自用打譜軟體,有興趣的可以自己搜尋了解,不作介紹。
